ARCHIWUM, ten wyrób nie jest już produkowany.
Interfejs
pomiarowy (rejestrator).
R
E J E S T R A T O R A L 1 5 4 R E 0 3 W
Przyrząd
umożliwia pomiar, zapamiętanie , oraz przesłanie do komputera
danych pomierzonych z wybraną częstością. Programowanie parametrów
rejestratora odbywa się przy pomocy komputera lub
wbudowanej klawiatury. Start / stop pomiaru możliwy jest po przesłaniu
rozkazu z komputera, z wejść cyfrowych, klawiatury rejestratora lub automatycznie.
Dla każdego bloku pomiarowego zapisane zostają data, godzina , częstość
i ilość pomiarów.
|
-Ustawianie parametrów z komputera
lub klawiatury.
-Start/stop pomiaru z wejść cyfrowych.
-Automatyczny start/stop z wejścia
analogowego.
-Programowana ilość wejść analogowych
od 1 do 16.
-Odporny na wstrząsy i drgania.
-Temperatura pracy od -40 do 70°C
-Możliwość programowanie niskiego
poziomu. |
Wymienne moduły aplikacyjne:
- 16 kanałów napięciowych 0-5V,0-1V,+/-5V,+/-4V
- 8 kanałów temperatury, PT100,PT500,PT1000
- 4 Knały napięciowe 0-100mV, 4
kanały temperatury.
- 8 Knałów napięciowych 0-1V, 8
liczników.
- 4 wejścia napięciowe 0-1V, 2
wejścia cyfowe 0-5V
- Wejścia czujnikowe według specyfikacji
klienta.. |
 |
 |
Oprogramowanie: WIN9X,2000,NT

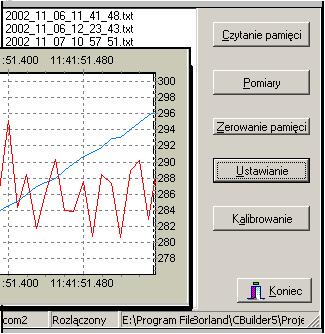

APEK Rejestrator RE03
Szybka transmisja danych.
Pełna kontrola nad rejestratorem.
Wizualizacja tabelaryczna i graficzna.
Proste przenoszenie pomiarów do 'MS Excel'.
Wygodny 'explorer' plików pomiarowych.
Programowa jedno i dwu punktowa
kalibracja.
Podgląd parametrów wykonanych
pomiarów. Automatyczna archiwizacja.
APEK Użytkownik
Monitorowanie przebiegów wolno
zmiennych "on line".
APEK Multiplekser RX02
Zrzucanie pomiarów bezpośrednio
do pliku dyskowego.
|
| Parametry techniczne:
|
| Wersja: AL154RE03W.3 |
Od 1 do 16 wejść analogowych. |
| Wyświetlacz: |
Podświetlany LCD 2x16 znaków. |
| Podczas pomiarów wyświetla informacje: |
Zegar "hh:mm:ss",ilość zapisanych bloków,ilość pozostałych pomiarów. |
| Klawiatura: |
Membrankowa 4 klawisze. |
| Napięcie zasilania: |
Przyłączany zasilacz 7-9 V,DC/250 mA;
wbudowany akumulator.1000mAh; |
| Dokładność pomiaru : |
Przetwornik 12-bitowy;Opcjonalnie 16-bit. |
| Kanały wejściowe: |
Od 1 do 16 analogowych, 2 sterujące (start/stop). |
| Zakres pomiarowy: |
Uzależnione od modułu aplikacyjnego;0-100mV,0-1V,+/-1V,0-5V,+/-5V,
0-20mA,4-20mA,temperatury PT500 itd. |
| Wejścia sterujące: |
Zwarcie do GND, lub 0-5V. |
| Interfejs komunikacyjny: |
USB lub RS232; |
| Szybkość transmisji : |
2400,4800,9600,19200,38400,57600,115200,230400 bodów;
8 bitów danych,2 bity stopu; |
| Częstość pomiaru: |
Od co 1msek do co 1min; |
| Pamięć pomiaru: |
0.4MB, 0.8MB, 1.5MB, 3MB |
| Czas pracy z wewnętrznym akumulatorem: |
Od 1 godz do 4 godz, uzależniony od aplikacji. |
| Typy wejść: |
Gniazdo CANNON DSUB 25 pin. lub zależne od modułu aplikacyjnego. |
| Wymiary: |
196mmx80mmx40mm (Dług.xWys.xSzer.). |
|
| Wersja: AL154RE03W.5 |
Synchronizacja zapisu sygnałem zewnętrznycm, 8 wejść licznikowych. |
| Wyświetlacz: |
Podświetlany LCD 2x16 znaków. |
| Tryby pracy: |
Zapis z ustawioną częstością lub
zapis synchronizowany impulsem zewnętrznym. |
| Klawiatura: |
Membrankowa 4 klawisze. |
| Napięcie zasilania: |
Przyłączany zasilacz 7-9 V,DC/250 mA;
wbudowany akumulator.1000mAh; |
| Dokładność pomiaru : |
Przetwornik 12-bitowy;Opcjonalnie 16-bit. |
| Kanały wejściowe: |
Od 1 do 8 analogowych,
8 licznikow, 2 sterujące (start/stop). |
| Zakres pomiarowy: |
Uzależnione od modułu aplikacyjnego;0-100mV,0-1V,+/-1V,0-5V,+/-5V,
0-20mA,4-20mA,temperatury PT500 itd. |
| Wejścia sterujące i licznikowe: |
Zwarcie do GND, lub 0-5V. |
| Interfejs komunikacyjny: |
USB lub RS232; |
| Szybkość transmisji : |
2400,4800,9600,19200,38400,57600,115200,230400 bodów;
8 bitów danych,2 bity stopu; |
| Częstość pomiaru: |
Od co 1msek do co 1min; |
| Pamięć pomiaru: |
0.4MB, 0.8MB, 1.5MB, 3MB |
| Czas pracy z wewnętrznym akumulatorem: |
Od 1 godz do 4 godz, uzależniony od aplikacji. |
| Typy wejść: |
Gniazdo CANNON DSUB 25 pin. lub zależne od modułu aplikacyjnego. |
| Wymiary: |
196mmx80mmx40mm (Dług.xWys.xSzer.). |
|
| Wersja: AL154RE03W.7 |
Wyświetlacz 4x20znaków,wyświetlanie bieżących pomiarów. |
| Wyświetlacz: |
Podświetlany LCD 4x20 znaków. |
| Przed pomiarami wyświetla informacje: |
Wartości bieżące na wszystkich kanałach. |
| Podczas pomiarów wyświetla informacje: |
Wartości bieżące na wszystkich kanałach. |
| Po pomiarach: |
Wartości maksymalne i minimalne w ostatnim bloku pomiarowym. |
| Klawiatura: |
Membrankowa 4 klawisze. |
| Napięcie zasilania: |
Przyłączany zasilacz 7-9 V,DC/250 mA;
wbudowany akumulator.1000mAh; |
| Dokładność pomiaru : |
Przetwornik 12-bitowy;Opcjonalnie 16-bit. |
| Kanały wejściowe: |
Od 1 do 8 analogowych, 2 sterujące (start/stop). |
| Zakres pomiarowy: |
Uzależnione od modułu aplikacyjnego;0-100mV,0-1V,+/-1V,0-5V,+/-5V,
0-20mA,4-20mA,temperatury PT500 itd. |
| Wejścia sterujące: |
Zwarcie do GND, lub 0-5V. |
| Interfejs komunikacyjny: |
USB lub RS232; |
| Szybkość transmisji : |
2400,4800,9600,19200,38400,57600,115200,230400 bodów;
8 bitów danych,2 bity stopu; |
| Częstość pomiaru: |
Od co 2msek do co 1min; |
| Pamięć pomiaru: |
0.4MB, 0.8MB, 1.5MB, 3MB |
| Czas pracy z wewnętrznym akumulatorem: |
Od 1godz do 4 godz, uzależniony od aplikacji. |
| Typy wejść: |
Gniazdo CANNON DSUB 25 pin. lub zależne od modułu aplikacyjnego. |
| Wymiary: |
196mmx80mmx40mm (Dług.xWys.xSzer.). |
|
Możliwoć
dostosowania parametrów rejestratora do potrzeb klienta.
Rejestrator
AL154RE03W zastępuje dotychczas produkowany
AL154OS04 ,
AL154RE02 oraz AL154RE03 .
|
