APEK

Programowany  interfejs typ AL154OS04  przeznaczony  jest do
pomiaru,  zapamiętywania  oraz  przesyłania pomierzonych  danych do
komputera  lub  na drukarkę  (przez typowe łącze RS). W zależności
od standardowych czujników dołączonych do analogowych wejść,
interfejsy służą do pomiaru:  napięć, prądów, drgań, temperatur,
ciśnień, przyspieszeń, obrotów,  przesunięć, przepływów gazów lub
cieczy  itd.  Interfejs  AL154OS04 posiada dwa  mody pracy:  mod
interfejsowy  i mod oscyloskopowy.  Standardowy  format  zapisu
wyników  pomiarów pozwala przeprowadzić obróbkę danych za pomocą
typowych programów kalkulacyjnych.







FUNKCJE :
dla modu oscyloskopowego:

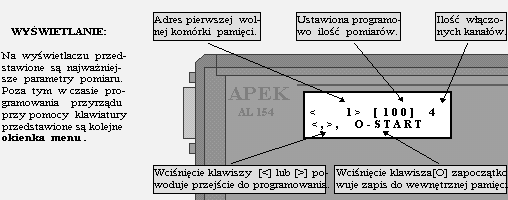

Wyświetlanie:
- adresu pierwszej wolnej  komórki  pamięci;
- ustawionej ilości pomiarów;
- ilości włączonych kanałów;
- podglądu pomiaru dla kanału analogowego
  (do chwili zapisu do pamięci).
Ustawienie parametrów przyrządu:
- częstości  zapisu  do wewnętrznej  pamięci;
- ilości  pomiarów ;

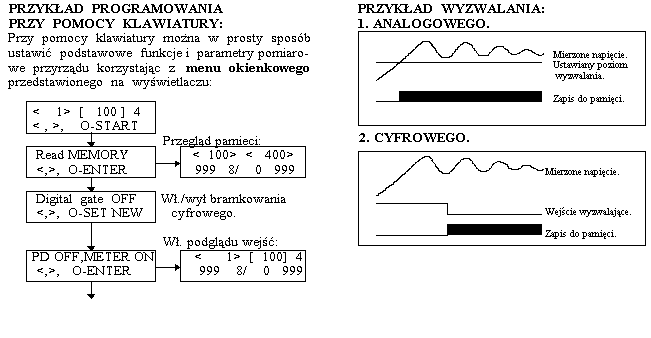

- wybór  rodzaju  wyzwalania ;
  - włączenie / wyłączenie bramkowania  analogowego;
  - ustawienie poziomu  wyzwalania  analogowego;
  - włączenie / wyłączenie  bramkowania  cyfrowego;
- włączenie / wyłączenie  podglądu  wejścia  analogowego;

Przesyłanie pomierzonych danych do komputera
- szybka transmisja danych.

dla modu interfejsowego:

wyświetlanie:
- wyników pomiaru dla dwóch dowolnie wybranych  kanałów;
- godziny ;
- procent   zajętej   pamięci   wewnętrznej.

Przesyłanie przez łącze RS232:
- bieżących  wyników   pomiarów  i   godziny
- wykonania pomiaru dla wybranych kanałów;
- wyników pomiarów zawartych w wewnętrznej pamięci przyrządu;
- zapisu  konfiguracji  przyrządu.

Ustawianie parametrów przyrządu:
- częstości zapisu do wewnętrznej pamięci;
- włączenie/wyłączenie pamięci oraz bieżącego drukowania;
- szybkości  transmisji  danych;
- włączenie/wyłączenie  danego  kanału;
- pomiar  wartości  średniej  lub  chwilowej;
- dolną i górną granicę alarmu dla wybranego kanału wejściowego;
- wybór charakterystyki wejściowej zależnej od typu przyłączonego
  czujnika: 0 - 20mA,4 - 20mA, 0 - 1V, PT100, termopara, itp ;
- możliwość  linearyzacji  charakterystyki .








OGÓLNE  PARAMETRY  TECHNICZNE  INTERFEJSU AL154OS04 :
Zasilanie:                     przyłączany  zasilacz  6- 12V,
                               wbudowany  akumulator 3V6.
Przetwornik:                   12 - bitowy (opcjonalnie 16-bitowy).
Szybkość transmisji:           1200, 2400, 4800, 9600 bodów
                               (8 bitów danych, 2 bity  stopu)
                                 Dodatkowo szybka transmisja
Częstość zapisu do pamięci:
dla modu interfejsu:   od:     co 1 sek,   do:  co 99 min;.
dla modu oscyloskopu:  od:     co 0.2 ms,  do:  co 5 min.
Maksymalna ilość zapamiętanych pomiarów:
                               24000; 110000; (dostępnawersja 500000).
Mierzona wartość dla modu interfejsu:     średnia  lub  chwilowa;
                dla modu oscyloskopu:     chwilowa.
Czas pracy z zasilaniem akumulatorowym:   od 2 do 8 godz.
                                          zależnie od konfiguracji;
Dokładność pomiaru:       ok. 0.2 %.
Wejścia  analogowe:       napięciowe 0 - 1V,
                          prądowe 0- 20mA,  4 - 20 mA,
                          PT100, KT(PTC)
                          rezystancyjne.
Wejście licznikowe:       przepływomierze wiatraczkowe,
                          liczniki  zdarzeń.
