Przykład
kompletnego monitorowania z systemem AL154 typ AL154DELTA
Monitorowanie:
środowiska, procesów termicznych, technologicznych, parametrów maszyn itp.
 |
AL154DELTA
to kompletnym systemem monitorowania. Zawiera wewnętrzną pamięć, interfejs
komunikacyjny RS232 (lub RS422/RS485), od 8 do 24 wejć pomiarowych, akumulator,
wywietlacz LCD oraz prostą klawiaturę. Prosty w montażu mechanicznym,
bezpośrednio na ścianę, jak i elektrycznym. Współpracować może z większością
czujników pomiarowych bez dodatkowych przetworników. Konfigurowany i kalibrowany

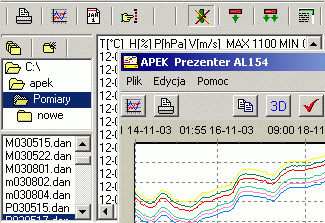

programowo. Współpracuje z programem APEK Użytkownik lub z innymi
programami akwizycji danych. |
 |
|
|
 |
| Sygnały zasilający i komunikacji
RS232 prowadzony w jednej skrętce komputerowej. |
Płytka podłączeniowa umieszczona
w jednej obudowie z systemem. |
Wysuwana płytka przyłączeniowa
umożliwia prostrze podłączania czujników i rozłączania podczas serwisu. |
Zalecamy używać skrętek komputerowych
do podłączania czujników. |
|
Instalacja
wskazówki dla instalatorów.

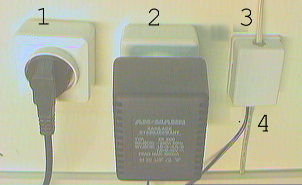

Rys.1 Podstawowe elementy systemu
monitorowania w pobliżu komputera. |
Rys.2 Montaż i elementy systemu
AL154DELTA |
 |
 |
|
1-Zasilanie komputera
2-Zasilacz systemu AL154
3-Kabel RS232 do komputera.
4-Skrętka kompute-
rowa 4x2 przewody(2,rys2.).
-1 (+) zasilania 12V
-2 (-) zasilania 12V
-3 TxD i GND
-4 RxD i GND |
System pomiarowy
zamocowany jest do
szyny dwoma
uchwytami.
1-Szyna montażowa.
2-Kabel zasilający i komunikacyjny.
3-SystemAL154DA
4-Kable czujników |
|
Kompletny
system AL154DELTA zawiera:
-AL154DAXX, zasilacz.
-Komputer z WINDOWS.
-Program APEK Użytkownik.
-Wymagane czujniki pomiarowe.
-Zestaw montażowy DELTA KIT
(szynaDIN,gniazko telefoniczne,
kabel rs232itd.)
Dostępny również program pod DOS |
|
|
|
