  Wzmacniacz pomiarowy  AL154IA03
AL154IA03 jest wysokiej jakości modułowym wzma-
cniaczem pomiarowym. Każdy moduł pomiarowy
zawiera programowo regulowane, wyjście prądowe,
wyjście napięciowe oraz precyzyjny wzmacniacz.
Moduły posiadają separację galwaniczną .
Komunikacja z komputerem przez łącze szeregowe
do wyboru: USB, RS232 lub RS422. Posiada wew-
nętrzną pamięć na 12000 pomiarów. 		Zastosowanie:
Kalibracja, standaryzacja czujników pomiarowych.
Bardzo dokładne pomiary wielkości fizycznych.
Dokładne pomiary sygnałów o dużym poziomie szumów.
    Najważniejsze parametry (ustawiane programowo).
  • Od 1 do 4 galwanicznie izolowanych modułów pomiarowych.
  • Zakresy pomiarowe 5mV,50mV,500mV,5V;z dokładnością max. 0.05%
  • Prąd wyjściowy 0-5mA/0-50mA z rozdzielczością 1.2uA/12.2uA
  • Napięcie wyjściowe +/-10V z rozdzielczością 5mV

Dane techniczne:
Zasilanie:  6V/250mA + 150mA/moduł.
Typ wejść pomiarowych:  Różnicowe o zakresach 5mV,50mV,500mV,5V.  Maksymalna dokładność 0.01%
Dryft temperaturowy wejścia:  0.5uV/°C  Maksymalny.
Prąd polaryzacji wejścia:  5nA  Maksymalny.
Tłumienie sygnału wspólnego CMR:  120dB  Minimalne.
Ilość Kanałów (modułów):  Od 1 do 4   Galwaniczna izolacja modułów.
Wyjście prądowe:  0-5mA lub 0-50mA:  Max.rozdzielczość 1.2uA lub 12.2uA.
Wyjście napięciowe:  0 do 5V,-5 do 5V,-10V do 10V.  Z max.rozdzielczością odpowiednio 1.25mV,2.5mV,5mV
Stabilność temperaturowa wyjść:  15ppm/°C.  Maksymalna
Oprogramowanie WINDOWS:   APEK Kontroler
Więcej informacji.(Specyfikacja w formacie pdf, 120kB)

Oprogramowanie:
APEK RUżytkownik
Programowanie, pomiary, archiwizacja

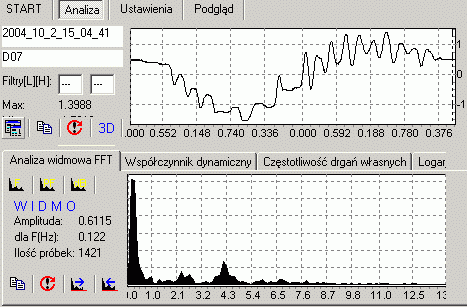

APEK Spektrum
Analiza pomiarów

- Automatyzacja pomiarów.
- Archiwizacja pomiarów
- Wizualizacja graficzna i tabelaryczna.
- Analiza statystyczna. wartość średnia, wariancja, odchylenie standardowe.
- Analiza widmowa FFT, filtrowanie cyfrowe.
