Współpraca systemów AL154.... z modemami telefonicznymi Interfejsach
typu AL154DAxx
Większość nowych systemów pomiarowych firmy APEK
wyposażona jest w obsługę modemu. Podłączenie powyższych systemów do lini
telefonicznej przez modem umożliwia: - zdalną kontrolę poprawnej pracy
- zdalne programowanie, zmina konfiguracji... - zdalne odczytywanie wyników
pomiarów Zdalne, oznacza zarówno komunikację na duże odległości , np. węzły
cieplne w innej miejscowości, jak również kontrola z własnego biurka procesów
monitorowanych na innym piętrze w tym samym budynku (po liniach wewnętrznych).
To samo możemy zrobić z domu po kolacji. (Bardzo praktyczne). Komunikacja
pomiędzy systemem pomiarowym a komputerem może być dwojaka: System pomiarowy
inicjuje komunikację z komputerem o zaprogramowanym numerze telefonu, dacie
i godzinie lub odwrotnie, komputer inicjuje komunikację z systemem pomiarowym.
(Ilość systemów w takiej sieci może być dowolna). Szybkość transmisji danych
jest taka sama jak przy bezpośrednim podłączeniu do komputera. Do komunikacji
można wykorzystać terminal które posiada każdy system WINDOWS. Bardzo proste
i wygodne, polecamy!. M.G. |
Wykorzystanie wejściowej charakterystyki wykładniczej typu Ax^2+Bx+C do
linearyzacji różnych czujników temperatury w Interfejsach
typu AL154DAxx
Jedną z częściej używanych czarakterystyk w interfejsach
serii AL154DAXX jest chara- kterystyka wykładnicza typu Ax^2+Bx+C oznaczana
w programowaniu jako T_Bx. Poszczególne parametry oznaczone są jako S_A
,S_B,S_C. Przykładowe zaprogramowanie kanału 7 ma postać. k7 T_Bx S_A 0.0121
S_B 14.21 S_C -44.0 & Wysłanie takiej sekwencji do przyrządu ustawi
w kanale 7 charakterystykę typu wykładniczego o parametrach A=0.0121 B=14.21

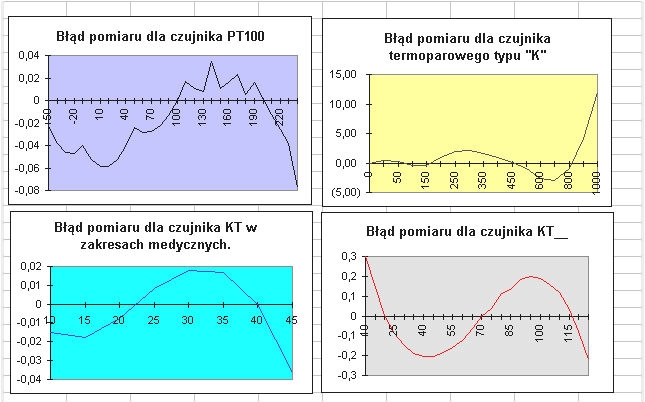

i C=-44.0. Poniżej przedstawiamy kilka wykresów błędów dla wyżej opisanej
charakterystyki dla różnych czujników temperatury.
Opierając się na powyższych wykresach można stwierdzić
że opisywana charakterystyka dobrze linearyzuje większość używanych czujników
temperatury. M.G. |
Kompensacja rezystancji długich przewodów w dwuprzewodowym
łączeniu czujników PT100 z Interfejsami
typu AL154DAxx
Interfejsy AL154DAxx dzięki programowemu dobieraniu
charakterystyki wejściowej posia- dają prosty mechanizm korekcji długości
przewodów. Dla czujników PT100 dobre rezultaty daje charakterystyka wykładnicza
S_A*X^2 + S_B*x + S_C. Przykładowo dla zakresu od -50 do 230'C, odpowiednie
stałe wynoszą: S_A = 0.1065, stała odpowiedzialna za linearyzacje. S_B
= 25.088, stała odpowiedzialna za nachylenie (wzmocnienie). S_C = -57.4,

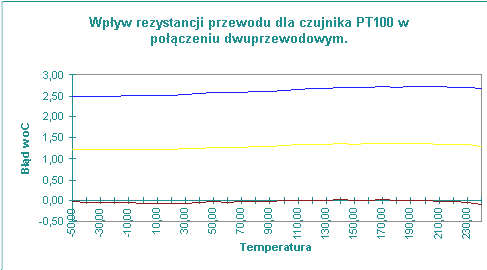

stała odpowiedzialna za przesunięcie. Poniższy wykres przedstawia charakterystyki
błędów dla trzech długości przewodów, odpowiednio 5m, 500m, 1000m. Jedynie
pierwszy 5m przewód nie wprowadza znacznego błędu.
Korekcja błedu, przy równolegle przesuniętych charakterystykach,

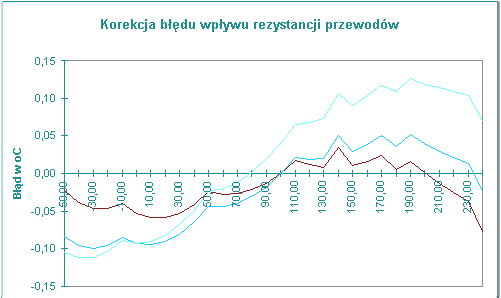

polega na zmianie tylko jednego współczynika tj. stałej S_C. Poniżej przedstawiony
wykres pokazuje błedy po zmianie stałej S_C odpowiednio S_C = -57.4 - 1.3
= -58.7, oraz S_C = -57.4 - 2.6 = -60.0.
W praktyce wystarczy zmierzyć jeden punkt charakterystyki,
znając temperaturę czujnika lub podłączyć na czas korekcji rezystor wzorcowy,
i zmienić stałą S_C o zmierzony błąd. M.G.
|
